Zone Ex

ÉTUDE ATEX / ZONAGE / DRPCE
Chimie, agroalimentaire, bois et silos

Objet de mission / à préciser au devis

Étude ATEX : du procédé au dossier de protection.

L’étude vise à évaluer le risque d’explosion et à définir les mesures adaptées. Le zonage est un élément de cette démarche.

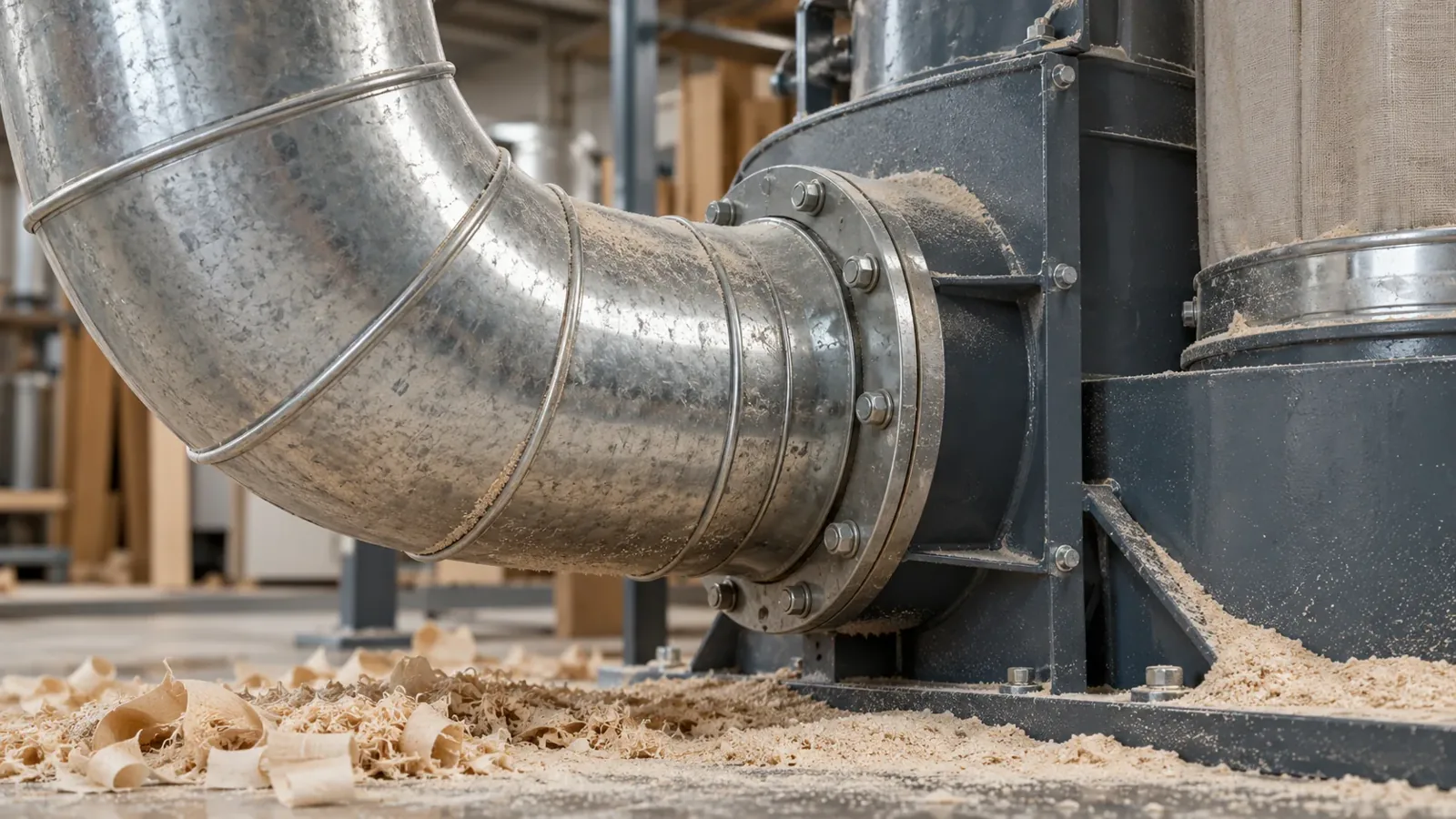

Raccords et surfaces métalliques d’un équipement de dépoussiérage.
Le contexte de la mission, à préciser au cadrage.

Ce qui est analysé

La présence de substances inflammables ou de poussières combustibles, les possibilités de mélange avec l’air et les sources d’inflammation. L’analyse tient compte des procédés, de la ventilation et des opérations de nettoyage ou de maintenance.

Les zones 0, 1 et 2 concernent les gaz, vapeurs ou brouillards inflammables. Les zones 20, 21 et 22 concernent les poussières combustibles. Leur classement dépend de la fréquence et de la durée de présence d’une atmosphère explosive.

Installations concernées

Ateliers utilisant des solvants, procédés agroalimentaires avec poussières, travail du bois, silos et installations de transfert ou de dépoussiérage. L’existence d’un secteur à risque ne signifie pas que tous ses locaux sont classés.

Déroulé de l’intervention

Déroulé de l’intervention en quatre étapes : préparation, visite, analyse, restitution Fiche d’intervention en quatre lignes numérotées. Préparation : plans, données produits et descriptifs de procédé. Visite : installations et modes d’exploitation convenus. Analyse : scénarios, zonage argumenté et mesures. Restitution : dossier présenté et actions à traiter. Les essais de poussières relèvent d’un périmètre spécifique. FICHE D’INTERVENTION ZONE EX 1 PRÉPARATION Plans, produits, descriptifs de procédé 2 VISITE Installations et modes d’exploitation 3 ANALYSE Scénarios, zonage argumenté, mesures 4 RESTITUTION Dossier présenté, actions à traiter PÉRIMÈTRE SPÉCIFIQUE Essais de caractérisation des poussières

faire glisser pour voir tout le schéma

Préparer les données, visiter l’installation, analyser les scénarios et restituer le dossier avec ses limites.
  1. Préparation. Recueil des plans, données des produits et descriptifs de procédé.
  2. Visite. Observation des installations et des modes d’exploitation convenus.
  3. Analyse. Évaluation des scénarios, zonage argumenté et examen des mesures.
  4. Restitution. Présentation du dossier et des actions à traiter.

Les essais de caractérisation de poussières ou les vérifications détaillées d’équipements font l’objet d’un périmètre spécifique.

Pièces à demander au devis

Contenu possible du dossier
PièceFinalité
Évaluation du risqueTracer les hypothèses et les situations examinées.
Plans de zonageDélimiter les zones et justifier leur classement.
DRPCEDocumenter les mesures de prévention et de protection.
Liste d’actionsIdentifier les écarts à traiter et leurs priorités.

Questions avant intervention

Un zonage suffit-il pour le DRPCE ?

Non. Le document traite aussi de l’évaluation du risque et des mesures de prévention et de protection. Le zonage en constitue une partie.

Le prestataire certifie-t-il l’installation ?

Une étude ne vaut pas certification globale. Les éventuels contrôles ou vérifications à prévoir doivent être précisés dans le devis.

Peut-on reprendre un dossier existant ?

Oui, après examen de sa pertinence et des changements d’installation ou d’exploitation. Précisez ce besoin lors du cadrage.
